Arica se asienta sobre la confluencia de suelos marinos cuaternarios y depósitos aluviales del río San José, donde la napa freática puede aflorar a menos de 2 metros en sectores como el casco antiguo. Esta condición, sumada a la alta salinidad del ambiente costero del extremo norte chileno, acelera la degradación de cimentaciones convencionales. Nuestro equipo técnico aborda el diseño de columnas de grava con un enfoque que integra el ensayo CPT para mapear la resistencia de punta en los estratos blandos, y la microzonificación sísmica para calibrar la demanda cíclica que impone la subducción frente a las costas de Arica. La vibrosustitución con grava desplaza el suelo fino y genera drenes verticales que mitigan el ascenso capilar de agua salobre, protegiendo la armadura de acero en las fundaciones. Cada diseño se calza a la estratigrafía local, que en la Pampa de Chaca puede mostrar costras de yeso de más de 40 cm de espesor, un detalle que obliga a ajustar la granulometría del material de relleno para evitar la disolución química del esqueleto granular.
En los suelos salinos de Arica, la columna de grava actúa como dren vertical y refuerzo densificador, dos funciones que ninguna zapata aislada puede suplir sin riesgo de agrietamiento.
Metodología y alcance
Factores del terreno local
Los suelos del borde costero de Arica, entre el Morro y la desembocadura del río San José, presentan una agresividad química que duplica la velocidad de corrosión del acero comparada con los suelos aluviales de Azapa. Un edificio en el casco histórico que omita el diseño de columnas de grava y confíe en un mejoramiento superficial puede experimentar asentamientos diferenciales del orden de 4 a 8 cm en los primeros cinco años, fisurando tabiques y rompiendo tuberías. La subsidencia por consolidación de los limos orgánicos que subyacen a las costras salinas es gradual, pero el verdadero peligro aparece durante un sismo severo, cuando la presión de poros se eleva y el suelo pierde capacidad portante en segundos. La inclusión de columnas de grava bien ejecutadas reduce el potencial de licuefacción y acelera el drenaje de los excesos de presión intersticial, tiempos que en Arica resultan críticos dada la recurrencia de terremotos con magnitud sobre 8.0 cada 100 a 150 años. Ignorar el estudio geotécnico previo es exponer la inversión a un riesgo que la normativa chilena vigente ya tiene tipificado como inaceptable en zona sísmica 3.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normas de referencia
NCh433.Of1996 Mod. 2012 - Diseño sísmico de edificios, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, ISO 17025 - Requisitos generales para la competencia de los laboratorios de ensayo y calibración
Servicios complementarios
Diseño de Columnas de Grava con Verificación CPT
Dimensionamos la malla de vibrosustitución en función de la estratigrafía local, el nivel freático y la demanda sísmica de Arica. Incluye memoria de cálculo con método de Priebe y verificación post-ejecución mediante penetración estática.
Control de Ejecución en Terreno

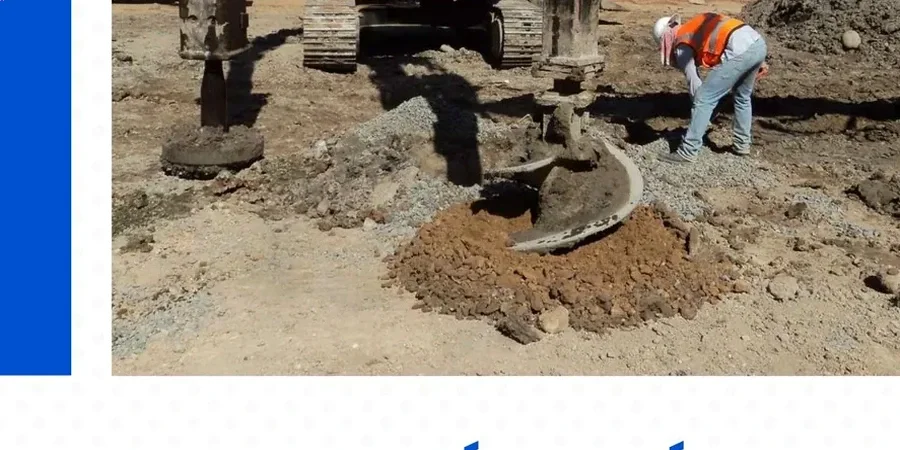

Supervisamos la instalación de columnas de grava registrando amperaje del vibrador, profundidad alcanzada y volumen de material inyectado por metro lineal, contrastando los datos con el diseño aprobado.
Ensayos de Recepción y Control de Densidad
Ejecutamos ensayos de cono de arena y placa de carga sobre columnas individuales y grupos de columnas para validar la capacidad portante y la compacidad alcanzada tras el tratamiento.
Parámetros típicos
Preguntas frecuentes
¿Qué profundidad mínima deben tener las columnas de grava en el sector del casco antiguo de Arica?
En el casco antiguo de Arica el estrato competente suele aparecer entre los 10 y 15 metros, bajo limos arenosos con sales. Las columnas de grava deben penetrar al menos 50 cm dentro de ese estrato para garantizar la transmisión de cargas y evitar asentamientos diferidos por consolidación de los limos superiores.
¿Cómo afecta la salinidad del suelo de Arica al diseño de columnas de grava?
La alta concentración de sales en los suelos de Arica puede cementar temporalmente las partículas, dando una falsa resistencia que se pierde al humedecerse. Nuestro diseño de columnas de grava considera este fenómeno usando grava químicamente estable y realizando ensayos de lavado previo para determinar el contenido real de sales solubles antes de definir la energía de compactación.
¿Cuál es el rango de inversión para un proyecto de columnas de grava en Arica?
Los proyectos de diseño de columnas de grava en Arica, incluyendo campaña de exploración, memoria de cálculo y control de ejecución, se sitúan en un rango orientativo de $734.000 a $2.645.000, dependiendo del número de columnas, la profundidad y la complejidad del perfil estratigráfico.
¿Qué normativa chilena regula el diseño sísmico cuando se usan columnas de grava como mejoramiento?
El diseño sísmico de estructuras cimentadas sobre columnas de grava se rige por la NCh433.Of1996 modificada en 2012 y la NCh2369.Of2003 para instalaciones industriales. El estudio geotécnico que respalda el mejoramiento debe cumplir la NCh1508.Of2014 para la clasificación del suelo y la determinación del potencial de licuefacción.
¿En cuánto tiempo se puede ejecutar y verificar un tratamiento con columnas de grava para una nave industrial en Arica?
La ejecución de un tratamiento con columnas de grava para una nave industrial en el Parque Industrial de Arica puede completarse en 2 a 4 semanas, dependiendo del número de puntos. La verificación con ensayos CPT y cono de arena se realiza 48 horas después de la instalación, tiempo suficiente para que la presión de poros se disipe parcialmente.
