Uno de los errores más comunes que vemos en Arica es asumir que una arena fina se comporta igual que una arena media solo porque ambas pasan el tamiz número 4 al ojo. Acá, con los vientos costeros y los depósitos eólicos de la Pampa de Chaca, la distribución real de tamaños tiene una influencia brutal en la permeabilidad y la susceptibilidad a la erosión interna. No alcanza con una clasificación visual en terreno. El ensayo CPT puede darte una estratigrafía continua, pero si no sabes qué porcentaje de finos tiene cada capa, el modelo geotécnico queda cojo. Nosotros en el laboratorio combinamos tamizado mecánico con hidrómetro cuando el material pasa el tamiz 200, y créenos que en los suelos del valle de Azapa esa fracción fina suele estar cargada de sales que alteran la sedimentación si no se lava bien la muestra.
Una curva granulométrica mal interpretada en suelos salinos puede subestimar el potencial de colapso al humedecerse.
Metodología y alcance
Factores del terreno local
La NCh1508, que trata sobre clasificación de suelos para usos viales, y la NCh433 en su apartado de mecánica de suelos para diseño sísmico, establecen que la caracterización granulométrica es la base para definir el potencial de licuefacción. En Arica esto no es teoría: el terremoto de 2014 con epicentro frente a las costas de la región dejó asentamientos visibles en depósitos arenosos sueltos del sector de Las Machas. Si el análisis granulométrico no se hace con hidrómetro y la fracción fina queda sin cuantificar, el factor de seguridad por licuefacción puede sobrestimarse peligrosamente. Hemos visto informes antiguos donde solo se reportaba el tamizado hasta la malla 200 y la fracción bajo ese tamiz quedaba como un porcentaje único sin distribución de tamaño de partícula, lo que hoy no resiste una revisión de pares bajo la normativa vigente.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normas de referencia
NCh1508: Clasificación de suelos para propósitos de ingeniería, NCh3171: Método del hidrómetro, NCh433: Diseño sísmico de edificios (referencia a parámetros de sitio), NCh2369: Diseño sísmico de estructuras industriales
Servicios complementarios

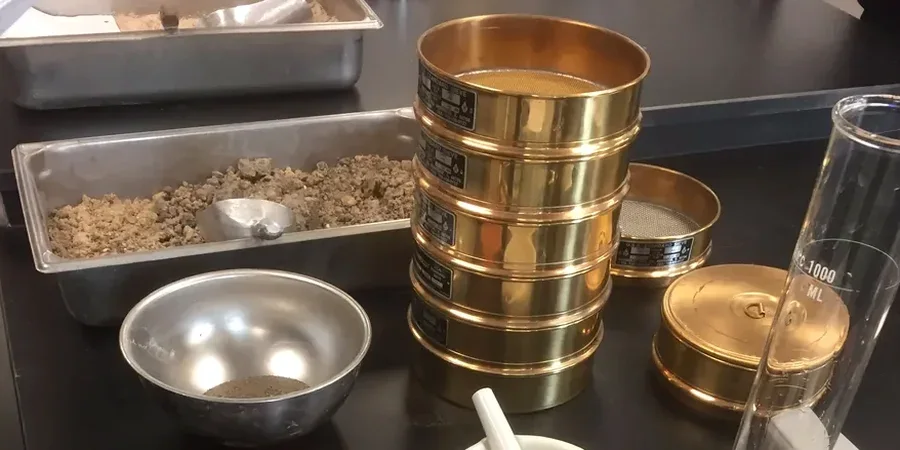

Granulometría por tamizado e hidrómetro en laboratorio acreditado
Procesamos muestras alteradas e inalteradas de calicatas o sondajes en toda la provincia de Arica. Incluye lavado, secado, tamizado mecánico completo y análisis con hidrómetro cuando más del 10% pasa el tamiz 200. Curva granulométrica semilogarítmica con cálculo de Cu y Cc.
Corrección por sales solubles en suelos del litoral y valle
Cuando la muestra proviene del borde costero o de zonas de cultivo con riego por goteo en Azapa, realizamos un ciclo de lavado con agua destilada para remover sales que interfieren en la sedimentación del hidrómetro. El informe detalla el procedimiento aplicado y la curva corregida.
Parámetros típicos
Preguntas frecuentes
¿Qué incluye exactamente un análisis granulométrico completo con hidrómetro?
Incluye el tamizado mecánico de la fracción gruesa con la serie completa de mallas desde 3 pulgadas hasta la N°200, y la sedimentación con hidrómetro para la fracción fina que pasa dicho tamiz. Entregamos la curva granulométrica en escala semilogarítmica, los coeficientes de uniformidad y curvatura, y la tabla con porcentajes retenidos y pasantes acumulados para cada abertura.
¿Cuánto cuesta un ensayo de granulometría con hidrómetro en Arica?
El costo de un análisis granulométrico completo, incluyendo lavado, tamizado y ensayo de hidrómetro con su curva correspondiente, se encuentra en un rango de $44.000 a $77.000 por muestra. El valor final depende de si la muestra requiere ciclos adicionales de lavado por presencia de sales, muy común en suelos del litoral ariqueño.
¿Es obligatorio el hidrómetro si el material parece ser arena limpia en terreno?
No basta con la apreciación visual. Incluso arenas que parecen limpias pueden tener un 8 o 12 por ciento de finos que solo se detecta al lavar sobre el tamiz 200. Ese porcentaje influye directamente en la clasificación del suelo según el sistema USCS, y por tanto en los parámetros de diseño. Nosotros siempre recomendamos hacer el lavado como mínimo, y si el pasante supera el 10 por ciento, correr el hidrómetro.
¿Qué normativa chilena rige el análisis granulométrico y cómo la aplican en Arica?
Nos basamos en la NCh1508 para la clasificación de suelos, que establece el sistema USCS como referencia, y en la NCh3171 para el procedimiento del hidrómetro. Adicionalmente, la NCh433 exige la caracterización granulométrica para definir el tipo de perfil de suelo y los parámetros de sitio en el diseño sísmico, algo particularmente relevante en Arica por su historia de terremotos con componente tsunamigénica.
