En el sector norte de Arica, cerca del morro, el suelo es muy distinto al del valle de Azapa. Arriba predomina la roca meteorizada del cerro La Cruz. Abajo hay limos y arenas finas de origen aluvial. Esa diferencia define la capacidad portante. Una losa que en el centro se apoya en 2.5 kg/cm², en el valle puede no llegar a 1.8 kg/cm² sin tratamiento. Por eso el ensayo de placa de carga no se puede omitir. Antes de vaciar el hormigón de una zapata corrida en el sector Chinchorro o en el casco antiguo de la ciudad, conviene verificar el módulo de reacción con datos reales del terreno. Complementamos este control directo con la exploración mediante calicatas para observar la estratigrafía en los primeros metros, y con el sondaje SPT cuando la profundidad de influencia supera los 3 metros y necesitamos datos de resistencia a mayor escala.
El módulo de reacción medido en placa corrige la incertidumbre del modelo de cálculo y evita sobredimensionar la cimentación.
Metodología y alcance
Factores del terreno local
Un proyecto de bodegas en el sector industrial de Arica, cerca del puerto, programó la construcción de una losa de 20 cm sobre relleno compactado en capas de 30 cm. El laboratorio de autocontrol aprobó la densidad del relleno con cono de arena. Al llegar nosotros con la placa de carga, el asentamiento a 1.5 kg/cm² superó los 8 mm en dos de los cuatro puntos ensayados. La causa fue un lente de yeso residual apenas 40 cm abajo de la subrasante que el control de densidad no detectó. Sin el ensayo de placa de carga, la losa se habría fisurado en menos de seis meses de operación con montacargas. En zonas con nivel freático alto como el borde del río San José, el riesgo de falla por pérdida de rigidez en finos saturados justifica siempre este control antes de fundar.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com

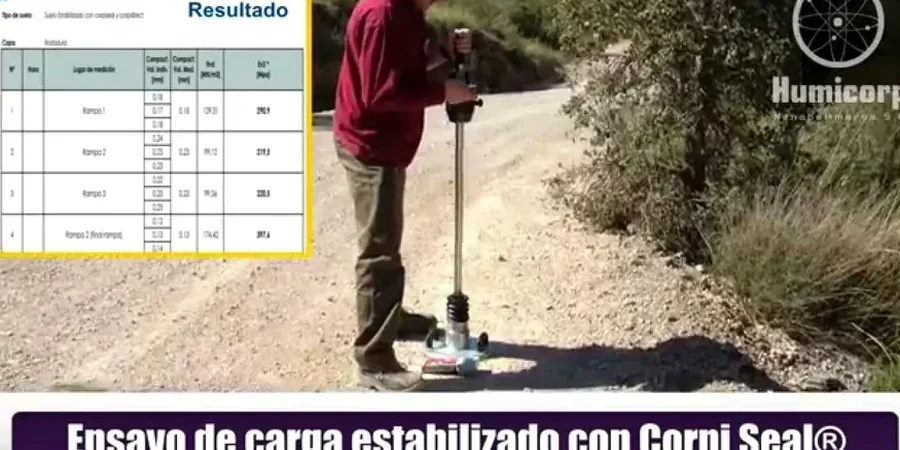

Recurso en video
Normas de referencia
NCh3171:2018 - Ensayo de placa de carga estática, NCh1508 - Geotecnia - Estudio de suelos, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios
Servicios complementarios
Ensayo PLT para cimentaciones superficiales
Determinación directa de la capacidad portante en el fondo de excavación para zapatas aisladas, corridas y losas de fundación. Aplicamos ciclos de carga según programa definido por el ingeniero calculista y medimos asentamiento en tiempo real.
Control de compactación de rellenos con placa
Verificación del módulo de reacción en plataformas, subrasantes viales y rellenos estructurales. Comparamos el Ks obtenido contra el valor de diseño del proyecto. Ensayo rápido con camión de reacción en obra.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un ensayo de placa de carga en Arica?
El precio de un ensayo de placa de carga en Arica varía entre $411.000 y $586.000 por punto, dependiendo de la ubicación, accesibilidad y profundidad de excavación. El valor incluye movilización del camión de reacción, ejecución de los ciclos de carga y descarga, y emisión del informe técnico con firma de ingeniero responsable.
¿Qué diferencia hay entre el ensayo de placa y el SPT?
El ensayo de placa de carga mide la capacidad portante del terreno directamente bajo una zapata sometida a carga estática, mientras que el SPT mide la resistencia a la penetración en profundidad. La placa da el módulo de reacción del suelo (Ks) en la zona de influencia superficial; el SPT entrega el número de golpes (N) para estimar capacidad por métodos indirectos. Son complementarios.
¿Cuántos puntos de placa se necesitan para una obra típica?
Depende del área de la cimentación y la variabilidad del suelo. En Arica, para una vivienda unifamiliar basta con 2 a 3 puntos. Para una losa industrial de más de 500 m², recomendamos al menos 1 punto cada 200 m², con un mínimo de 3 puntos. La NCh3171 sugiere que la cantidad la defina el ingeniero geotécnico según la heterogeneidad del terreno.
¿Se puede hacer el ensayo si hay napa freática alta?
Sí, pero requiere preparación. Si el agua aflora en la excavación, deprimimos el nivel con bomba y colocamos una capa de grava limpia bajo la placa para mantener el drenaje durante el ensayo. En sectores como el borde del río San José, donde la napa está a menos de 1.5 metros, es una precaución estándar que aplicamos.
¿Qué norma chilena regula el ensayo de placa de carga?
La norma que rige el procedimiento es la NCh3171:2018, que establece el método para determinar el módulo de reacción y la capacidad portante mediante placa de carga estática. Además, la NCh1508 fija los criterios geotécnicos generales para estudios de mecánica de suelos en Chile.
